Problem

WinWord verfälscht TIF-Bilder indem es z.B. den Hintergrund entfernt. Die Verfälschung tritt sowohl bei Bildschirmanzeige als auch im Ausdruck auf - in letzterem unter Umständen noch deutlicher als am Bildschirm. Dabei verhält sich eine aus WinWord generierte Acrobat PDF-Datei wie ein Ausdruck.

Das Problem ist aufgetreten mit RGB-TIFs bei WinWord 97 (möglicherweise sogar unter Nutzung der WinWord 2000-Importfilter), gibt es aber vermutlich in allen WinWord-Versionen. Außerdem war auf Nachfrage zu hören, daß Alphakanal-Probleme auch in anderen Programmen bekannt sind.

Hintergrund

TIF-Bilder können einen sogenannten Alpha-Kanal enthalten, der oftmals eine im Bild vielfach vorhandene Farbe ist (z.B. die Hintergrundfarbe). Ein solcher Alphakanal wird z.B. automatisch von Adobe Photoshop erstellt. Corel Photopaint hingegen gibt sich mit solchen Zusatzkanälen nicht ab. Laut WinWord-Hilfe interpretiert WinWord den Alphakanal nur dann korrekt, wenn er ebenfalls 8 bit pro Pixel liefert.(Ob wenigstens 8 bit-Alphakanäle korrekt verarbeitet werden, konnte nicht geprüft werden.)

Lösung

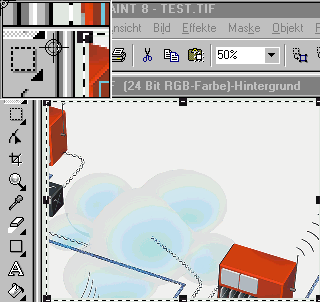

"Korrekte" Darstellung in Corel Photopaint

Alphakanal im TIF-Bild entfernen. Z.B.:

Adobe Photoshop: Im Farbkanal-Werkzeug den Alphakanal löschen (auf den Papierkorb unten rechts im Werkzeugfenster ziehen). Corel PhotoPaint: Ein direktes Löschen des Alphakanals ist nicht möglich. Der Alphakanal kann nur durch eine Umwandlung in ein anderes Farbformat und Rückwandlung in das Originalformat entfernt werden. Z.B. Bild als 48 bit RGB speichern (|- Bild | Farbformat ändern | RGB-Fraben (48 bit) -|, nicht über Farbverfälschungen wundern, und Bild speichern), schließen, neu öffnen, wieder als 24 bit RGB speichern (Farbverfälschungen sollten jetzt wieder zurückgenommen sein).



Fehlerhafte Darstellung in WinWord 97. Man beachte den nicht mehr vorhandenen Hintergrund und die Wolke (die transluzent gezeichnet war, also Hintergrundfarbe durchscheinen ließ).

Anmerkung: Die Bilder sind hier auf 8 bit Palettenfarben reduziert (GIF-Format), haben daher in den Farbverläufen ein wenig "Probleme". Diese Probleme sind aber unabhängig vom Farbkanal.

---
